Полное руководство по подключению импульсного трансформатора: от теории к практике

В мире современной электроники трансформаторы играют незаменимую роль, преобразуя электрическую энергию для питания самых разнообразных устройств. Среди множества их видов своей эффективностью и компактностью выделяется тороидальный трансформатор, который нашел широкое применение в аудиотехнике и медицинском оборудовании благодаря низкому уровню электромагнитных помех. Однако, когда речь заходит о высокочастотных устройствах, таких как импульсные блоки питания (ИБП) компьютеров, зарядные устройства для гаджетов или светодиодные драйверы, на сцену выходят их более технологичные «собратья» — импульсные трансформаторы. Именно их правильное подключение часто вызывает вопросы даже у опытных радиолюбителей, не говоря уже о новичках. В этой статье мы подробно разберем, как устроен импульсный трансформатор, как определить его выводы и безошибочно интегрировать в электронную схему.

Что такое импульсный трансформатор и его ключевые отличия

Прежде чем переходить к практике подключения, необходимо четко понимать, с чем мы имеем дело. Импульсный трансформатор (ИТ) — это разновидность трансформатора, спроектированная для работы в импульсных режимах на высоких частотах, которые могут достигать от десятков килогерц до нескольких мегагерц. Это фундаментальное отличие от классических сетевых трансформаторов, работающих на стандартной частоте 50/60 Гц. Именно эта высокочастотная природа и определяет все его конструктивные особенности и преимущества.

Устройство и принцип действия: почему он не похож на обычный?

Если взглянуть на классический сетевой и импульсный трансформаторы одинаковой мощности, разница в размерах и весе будет колоссальной. Секрет кроется в физике процесса. Мощность, передаваемая трансформатором, напрямую зависит от частоты переменного тока. Чем выше частота, тем меньший по размеру сердечник и меньшее количество витков в обмотках требуется для передачи той же энергии. Импульсные блоки питания используют этот принцип, сначала преобразуя сетевое напряжение 220В (50 Гц) в постоянное, а затем специальный генератор (на основе ШИМ-контроллера и силовых ключей) «нарезает» его на высокочастотные импульсы, которые и подаются на трансформатор.

Ключевое преимущество импульсных трансформаторов — работа на высоких частотах, что позволяет кардинально уменьшить их габариты и вес по сравнению с низкочастотными аналогами.

Это кардинальное отличие в рабочей частоте диктует и выбор материалов. Для эффективной работы на таких скоростях требуется особый материал сердечника. Вместо традиционной электротехнической стали, которая на высоких частотах страдает от огромных потерь на вихревые токи и перемагничивание, в импульсных трансформаторах применяют ферриты — спеченные порошки оксидов железа с другими металлами (марганцем, цинком, никелем). Ферриты обладают высоким удельным электрическим сопротивлением, что сводит вихревые токи к минимуму и обеспечивает высокий КПД устройства.

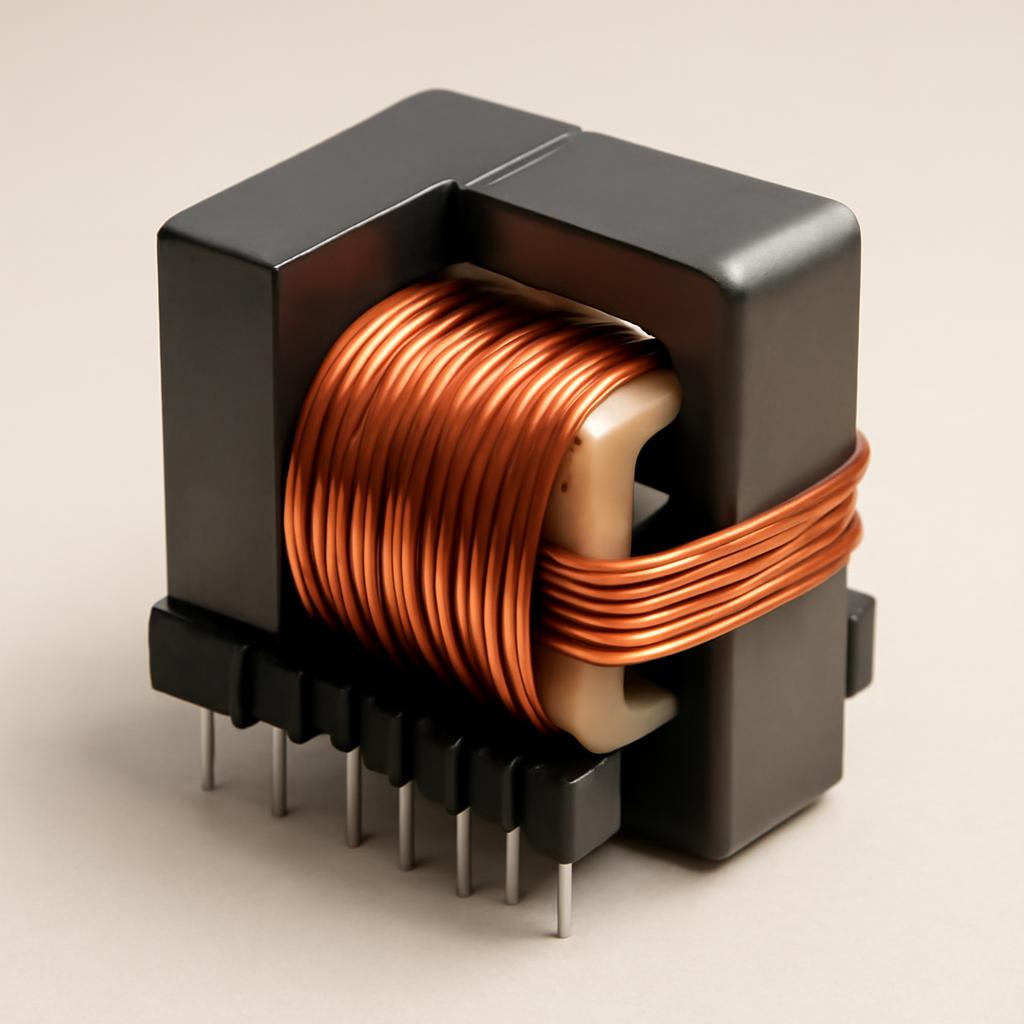

Разборка импульсного трансформатора наглядно демонстрирует его основные компоненты: две половинки ферритового сердечника, пластиковый каркас и многослойные обмотки.

Конструктивно импульсный трансформатор состоит из нескольких ключевых элементов:

1. Ферритовый сердечник: Обычно состоит из двух или более частей (например, Ш-образный, П-образный, кольцевой), которые стягиваются вместе после намотки катушек.
2. Каркас: Пластиковая или текстолитовая катушка, на которую наматываются обмотки. Он обеспечивает изоляцию обмоток от сердечника и имеет выводы для пайки.
3. Обмотки: Это самый важный элемент для понимания подключения. В отличие от простого трансформатора с одной первичной и одной вторичной обмоткой, импульсный аналог часто имеет более сложную структуру:

• Первичная обмотка (Primary Winding): На нее подаются высокочастотные импульсы от силового ключа (транзистора).
• Вторичная обмотка (Secondary Winding): С нее снимается преобразованное напряжение. Их может быть несколько для получения разных напряжений (например, +5В, +12В, -12В в блоке питания компьютера).
• Обмотка самопитания (Auxiliary/Feedback Winding): Небольшая дополнительная обмотка, которая служит для питания микросхемы ШИМ-контроллера после запуска блока питания, а также часто используется в цепи обратной связи для стабилизации выходного напряжения.

Понимание этой трехкомпонентной структуры обмоток — ключ к успешному подключению. Но как на практике определить, где какая обмотка, если перед вами неизвестный трансформатор без маркировки или документации? Этому посвящен следующий раздел.

Ключевые преимущества и недостатки

Подводя итог теоретической части, стоит систематизировать сильные и слабые стороны импульсных трансформаторов, чтобы понимать область их применения.

Основные плюсы:

• Компактность и малый вес: Значительно меньше и легче сетевых трансформаторов той же мощности.
• Высокий КПД: Коэффициент полезного действия современных ИТ достигает 95-98% за счет минимизации потерь в сердечнике и обмотках.
• Широкий диапазон входных напряжений: Импульсные блоки питания на их основе легко адаптируются под разные сетевые стандарты (например, 110В и 220В) без переключения обмоток.
• Гальваническая развязка: Обеспечивают безопасное разделение высоковольтной (сетевой) и низковольтной (выходной) частей схемы, что критически важно для безопасности пользователя.
• Стабильность выходных параметров: Благодаря цепям обратной связи, ИБП поддерживают стабильное выходное напряжение при изменении нагрузки.

Импульсный трансформатор — это не просто катушка с проводом, а сердце сложной электронной системы, требующее понимания принципов его работы для правильной интеграции.

Несмотря на очевидные достоинства, у них есть и свои особенности, которые можно отнести к недостаткам. Главный из них — сложность схемы обвязки. Импульсный трансформатор не может работать сам по себе; ему необходим высокочастотный генератор, выпрямители, фильтры и система управления. Также ИБП являются источником высокочастотных электромагнитных помех, что требует применения специальных фильтров для их подавления.

Определение обмоток и распиновки: пошаговая инструкция

Итак, самая частая и сложная задача — перед вами импульсный трансформатор без какой-либо маркировки, выпаянный из старого блока питания или купленный на радиорынке. Как понять, куда и что подключать? Не стоит отчаиваться. С помощью обычного мультиметра, внимательности и логики эту загадку можно решить. Весь процесс можно разбить на несколько последовательных шагов.

Шаг 1: визуальный осмотр

Первый и самый простой этап — внимательно осмотреть сам трансформатор и плату, с которой он был снят (если она есть). Это может дать массу полезной информации.

• Разделение на «горячую» и «холодную» стороны. На печатной плате блока питания всегда есть четкое физическое разделение между высоковольтной (первичной, «горячей») и низковольтной (вторичной, «холодной») частями. Это делается для безопасности. Обычно это широкая прорезь или просто пустая область на текстолите. Все выводы трансформатора, находящиеся на «горячей» стороне, относятся к первичной обмотке и обмотке самопитания. Выводы на «холодной» стороне — это вторичные обмотки.
• Толщина выводов и дорожек. Вторичные обмотки, рассчитанные на большой ток (например, для линии +5В или +12В), часто имеют более толстые выводы и подключаются к массивным печатным дорожкам на плате. Первичная обмотка, работающая с высоким напряжением, но меньшим током, имеет более тонкие выводы.
• Маркировка на плате. Иногда рядом с выводами трансформатора на плате есть обозначения, которые могут помочь: «PRI» (Primary), «SEC» (Secondary), «FB» (Feedback) или символы напряжений (+5V, +12V, GND).

Ошибочное подключение первичной обмотки к сети 220В напрямую, минуя схему преобразователя, приведет к немедленному выходу из строя трансформатора. Он рассчитан исключительно на высокочастотный ток.

Шаг 2: прозвонка мультиметром и измерение сопротивления

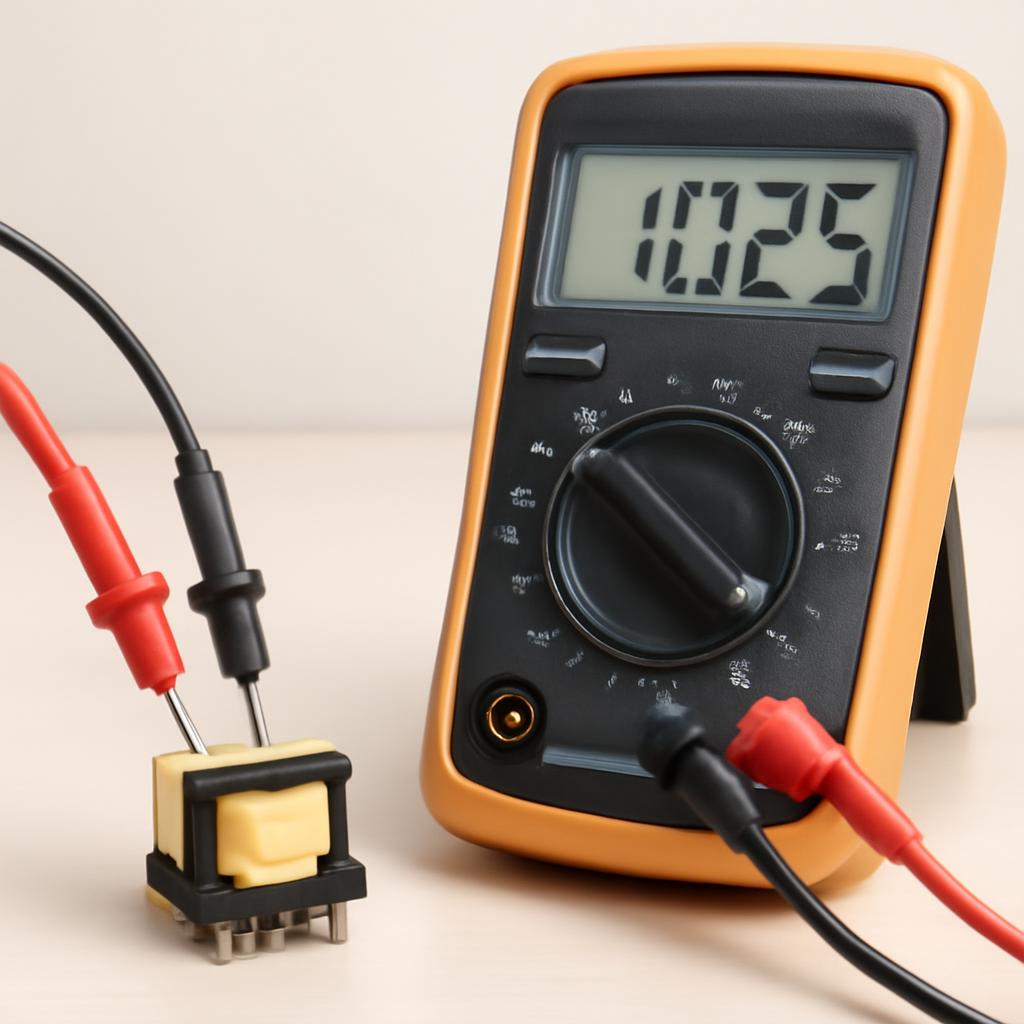

Это основной метод идентификации. Вам понадобится мультиметр в режиме измерения сопротивления (омметр) или в режиме прозвонки со звуковым сигналом.

1. Найдите группы выводов. Установите один щуп мультиметра на первый вывод и поочередно касайтесь вторым щупом всех остальных. Запишите, какие выводы «звонятся» между собой — они принадлежат одной обмотке. Повторите процедуру для всех выводов, пока не сгруппируете их по обмоткам.
2. Измерьте сопротивление каждой обмотки. После того как вы определили группы, измерьте точное сопротивление постоянному току для каждой из них. Результаты измерений — ключ к разгадке.

Прозвонка выводов — первый и самый важный шаг в идентификации неизвестного трансформатора.

Таким образом, обмотка с самым низким сопротивлением (доли Ома) — это, скорее всего, низковольтная силовая вторичная обмотка (например, на 3.3В или 5В). Обмотка с сопротивлением в несколько Ом на «горячей» стороне — первичная. А обмотка с самым высоким сопротивлением (десятки Ом), также на «горячей» стороне — обмотка самопитания ШИМ-контроллера.

Если у вас есть LCR-метр, задача упрощается. Первичная обмотка будет иметь самую высокую индуктивность. Этот метод более точен, чем измерение омического сопротивления.

Шаг 3: определение фазировки обмоток

Это критически важный этап. Фазировка — это определение начала и конца каждой обмотки. В схемах начало обмотки принято помечать точкой. Неправильная фазировка обмотки обратной связи или первичной обмотки (в полумостовых схемах) приведет к тому, что схема не запустится или выйдет из строя. Определить фазировку можно с помощью батарейки (1.5В) и аналогового или чувствительного цифрового вольтметра.

1. Выберите одну обмотку за эталонную (например, первичную). Условно обозначьте один ее вывод как «начало» (+), другой как «конец» (-).
2. Подключите к выводам другой обмотки (например, обмотки самопитания) вольтметр, соблюдая полярность.
3. Кратковременно (на долю секунды!) коснитесь выводами батарейки выводов эталонной обмотки.
4. В момент касания наблюдайте за стрелкой вольтметра. Если она отклонилась в «плюс» (показала положительное напряжение), значит, начала обмоток совпадают. То есть вывод, к которому подключен «+» батарейки, и вывод, к которому подключен «+» вольтметра, являются началами своих обмоток.
5. Если стрелка отклонилась в «минус», поменяйте местами щупы вольтметра и повторите тест.

Проделав эту процедуру для всех пар обмоток, вы сможете составить полную карту фазировки вашего трансформатора. Теперь, когда распиновка и фазировка известны, можно переходить к схемам подключения.

Распределение типичных неисправностей в импульсных блоках питания

Как видно из диаграммы, сам трансформатор является одним из самых надежных компонентов, и его неисправность — довольно редкое явление.

Типовые схемы включения и практические аспекты подключения

Определив распиновку и фазировку обмоток, мы подходим к самому главному — интеграции трансформатора в электронную схему. Импульсный трансформатор не работает в вакууме; он является центральным элементом импульсного преобразователя напряжения. Существует несколько основных топологий (схем построения) таких преобразователей, и выбор конкретной зависит от требуемой мощности, стоимости и других параметров. Рассмотрим самые распространенные из них.

Однотактный обратноходовой преобразователь (flyback)

Это, пожалуй, самая популярная и простая схема, используемая в маломощных устройствах: зарядных устройствах для телефонов, адаптерах питания для ноутбуков, светодиодных драйверах мощностью до 100-150 Вт. Ее главная особенность в том, что энергия передается во вторичную цепь не напрямую, а через накопление в магнитном поле сердечника.

• Принцип работы: Когда силовой ключ (MOSFET-транзистор) открыт, ток течет через первичную обмотку, и в сердечнике трансформатора накапливается энергия. Вторичная обмотка в этот момент отключена диодом. Когда ключ закрывается, накопленная энергия индуцирует ЭДС во всех обмотках. Диод во вторичной цепи открывается, и энергия передается в нагрузку и сглаживающий конденсатор.
• Подключение: Первичная обмотка подключается между источником постоянного напряжения (выпрямленные 310В) и силовым ключом. Обмотка самопитания (обратной связи) используется для питания ШИМ-контроллера и стабилизации выходного напряжения через оптопару. Вторичные обмотки подключаются к выпрямительным диодам (часто это быстрые диоды Шоттки) и фильтрующим цепям.

В обратноходовом преобразователе трансформатор работает скорее как «связанный дроссель», накапливая энергию в одной фазе и отдавая ее в другой. Это его фундаментальное отличие от классического трансформатора.

Однотактный прямоходовой преобразователь (forward)

Эта схема применяется в источниках питания средней мощности (100-500 Вт). В отличие от Flyback, здесь энергия передается в нагрузку непосредственно в тот момент, когда силовой ключ открыт. Трансформатор работает в более привычном «трансформаторном» режиме.

• Принцип работы: Когда ключ открыт, напряжение прикладывается к первичной обмотке, и одновременно индуцируется напряжение во вторичной. Энергия через диод поступает в нагрузку. Главная сложность этой схемы — необходимость размагничивания сердечника после закрытия ключа. Для этого используется либо отдельная размагничивающая обмотка, либо специальные демпфирующие цепи (RCD-снабберы).
• Подключение: Схоже с Flyback, но требует дополнительной цепи для сброса энергии сердечника. Трансформаторы для Forward-схем конструктивно отличаются и не взаимозаменяемы с Flyback-трансформаторами.

Двухтактные преобразователи (push-pull, half-bridge, full-bridge)

Эти топологии используются в мощных устройствах, таких как блоки питания персональных компьютеров (ATX), сварочные инверторы, мощные усилители. Они используют два или четыре силовых ключа, которые поочередно подают на первичную обмотку разнополярные импульсы. Это позволяет использовать магнитные свойства сердечника гораздо эффективнее, перемагничивая его в обе стороны, и, как следствие, передавать значительно большую мощность при тех же габаритах трансформатора.

Для наглядного сравнения основных топологий рассмотрим их ключевые параметры.

Параметр Обратноходовой (Flyback) Прямоходовой (Forward) Полумостовой (Half-Bridge) Диапазон мощности Низкая (до 150 Вт) Средняя (50 — 500 Вт) Высокая (от 200 Вт) Сложность схемы Низкая Средняя Высокая Количество силовых ключей 1 1 (иногда 2) 2 КПД Хороший (80-90%) Высокий (85-95%) Очень высокий (90-98%) Типичное применение Зарядные устройства, адаптеры БП средней мощности, аудио БП для ПК, сварочные аппараты

Золотые правила безопасности и практические советы

Независимо от выбранной схемы, при работе с импульсными преобразователями необходимо соблюдать предельную осторожность. Первичная часть схемы находится под высоким напряжением, опасным для жизни!

1. Всегда отключайте питание. Перед любыми манипуляциями с платой (пайка, замеры) убедитесь, что устройство отключено от сети, а высоковольтные конденсаторы разряжены. Их заряд может сохраняться несколько минут после отключения.
2. Используйте разделительный трансформатор. При наладке и ремонте для гальванической развязки от сети используйте лабораторный разделительный трансформатор 220/220В. Это защитит вас и измерительные приборы.
3. Лампочка вместо предохранителя. При первом включении отремонтированной схемы или самодельного устройства рекомендуется включать его в сеть последовательно с обычной лампой накаливания на 60-100 Вт. Если в схеме есть короткое замыкание, лампа ярко загорится и ограничит ток, спасая силовые компоненты от мгновенного сгорания. Если все в порядке, лампа моргнет в момент заряда конденсаторов и будет гореть вполнакала или погаснет.

Помните, что импульсный трансформатор — это лишь один из компонентов сложной системы. Его корректная работа напрямую зависит от исправности ШИМ-контроллера, силовых ключей, диодов и цепей обратной связи. Нельзя просто взять трансформатор из одного устройства и поставить в другое, даже если они похожи по мощности.

Также важно понимать, что трансформатор рассчитан на определенную рабочую частоту, которая задается ШИМ-контроллером. Использование его на другой частоте приведет либо к насыщению сердечника и перегреву, либо к неэффективной работе. Поэтому при замене всегда старайтесь найти аналог с максимально близкими параметрами или из такого же устройства-донора.

Диагностика неисправностей и выбор трансформатора на замену

Даже самые надежные компоненты иногда выходят из строя. Хотя импульсный трансформатор — довольно живучий элемент, его поломка приводит к полному отказу устройства. Важно уметь не только правильно подключить, но и вовремя диагностировать неисправность. Основных «болезней» у трансформаторов немного, но они коварны.

Основные признаки неисправности трансформатора:

• Полное отсутствие выходных напряжений. Если все компоненты первичной цепи (диодный мост, конденсатор, силовой ключ, ШИМ-контроллер) исправны, но на выходе блока питания «ноль», подозрение падает на трансформатор.
• Перегрев. Трансформатор в рабочем режиме может быть теплым, но не раскаленным. Сильный нагрев без нагрузки или при минимальной нагрузке — верный признак межвиткового замыкания.
• Посторонние звуки. Высокочастотный писк, свист или треск, исходящий от трансформатора, может указывать на расслоение сердечника, плохую пропитку обмоток или работу схемы в нештатном режиме (например, перегрузка), что в итоге может привести к пробою.
• Срабатывание защиты блока питания. Если БП пытается запуститься (характерные «циклические» щелчки) и сразу уходит в защиту, причиной может быть короткое замыкание в одной из вторичных обмоток трансформатора.

Методы проверки: от простого к сложному

Простейшая проверка — это прозвонка обмоток мультиметром на обрыв, как мы описывали ранее. Если хотя бы одна обмотка не звонится — она в обрыве, трансформатор неисправен. Однако самая распространенная и трудно диагностируемая неисправность — это межвитковое короткое замыкание. Оно возникает, когда из-за перегрева или старения разрушается лаковая изоляция на соседних витках провода, и они замыкаются между собой. Обычный омметр не в состоянии зафиксировать такое замыкание, так как общее сопротивление обмотки изменится на ничтожные доли Ома.

Для выявления межвиткового КЗ используют специальные приборы — измерители индуктивности (LCR-метры) или тестеры короткозамкнутых витков. При замыкании даже одного витка индуктивность обмотки и ее добротность резко падают, что легко фиксируется прибором. Если такого прибора нет, можно прибегнуть к косвенным методам — например, подать на одну из вторичных обмоток небольшое переменное напряжение (1-2В) от другого источника и измерить напряжения на остальных обмотках, сравнив коэффициенты трансформации с заведомо исправным аналогом.

Подбор и замена

Если диагностика подтвердила неисправность, встает вопрос о замене. Идеальный вариант — найти точно такой же трансформатор, с такой же маркировкой или из аналогичного устройства-донора. Если это невозможно, подбор аналога — задача нетривиальная. Необходимо учитывать:

1. Габаритные размеры и расположение выводов (цоколевку). Новый трансформатор должен физически поместиться на плате.
2. Электрические параметры. Нужно знать количество обмоток, их выходные напряжения и токи, а также рабочую частоту преобразователя. Эти данные часто можно найти в даташите на ШИМ-контроллер, используемый в схеме.
3. Мощность. Мощность нового трансформатора должна быть не ниже, чем у старого.

Перемотка сгоревшего трансформатора — это крайняя мера, доступная только очень опытным мастерам. Она требует аккуратной разборки ферритового сердечника (часто склеенного), точного подсчета витков каждой обмотки и соблюдения направления намотки и изоляции между слоями.

Часто задаваемые вопросы (FAQ)

Можно ли подключить импульсный трансформатор напрямую к сети 220в?

Категорически нет! Это самая опасная и распространенная ошибка новичков. Импульсный трансформатор рассчитан на работу с высокочастотным переменным током (десятки и сотни килогерц). Подключение его к низкочастотной сети 50 Гц приведет к мгновенному насыщению сердечника, огромному току короткого замыкания в первичной обмотке и ее сгоранию, возможно, с дымом и спецэффектами. Он работает только в составе специальной электронной схемы — импульсного преобразователя.

Почему импульсный трансформатор свистит или пищит?

Писк или свист обычно возникает из-за механических колебаний на рабочей частоте. Причинами могут быть: 1) Некачественная сборка: плохо склеенные половинки ферритового сердечника или слабо пропитанные лаком витки обмоток вибрируют в магнитном поле. 2) Работа блока питания в режиме перегрузки или короткого замыкания, когда ШИМ-контроллер пытается перезапуститься на низкой частоте, попадающей в слышимый диапазон. 3) Высыхание электролитических конденсаторов в обвязке, что приводит к нестабильной работе генератора.

Как проверить импульсный трансформатор, не выпаивая его из платы?

Полноценная проверка без выпаивания затруднена, так как на результаты измерений будут влиять другие компоненты схемы. Однако можно провести первичную диагностику: прозвонить все обмотки на обрыв (сопротивление не должно быть бесконечным) и на короткое замыкание (сопротивление не должно быть равно нулю, за исключением очень мощных вторичных обмоток). Также стоит проверить отсутствие замыкания между первичной и вторичной цепями — это критически важно для безопасности.

Что будет, если перепутать фазировку обмоток?

Последствия зависят от того, какая обмотка подключена неправильно. Если перепутать фазировку обмотки обратной связи (самопитания), то обратная связь из отрицательной превратится в положительную. Это приведет к срыву генерации, и схема либо не запустится вовсе, либо силовые ключи мгновенно выйдут из строя. Неправильная фазировка вторичных обмоток в двухтактных схемах приведет к их взаимному замыканию через выпрямительные диоды и выходу из строя как диодов, так и силовых ключей.

Можно ли использовать трансформатор от старого блока питания компьютера для своих поделок?

Да, можно, и это очень популярная практика среди радиолюбителей. Трансформаторы из блоков питания ATX, как правило, качественные и мощные. Однако для его использования вам придется либо повторить схему обвязки из исходного блока питания (найти даташит на ШИМ-контроллер и собрать схему генератора), либо использовать специальные драйверы для управления им. Просто подать на него напряжение нельзя. Также необходимо предварительно определить распиновку и фазировку всех его обмоток, как было описано в статье.

Заключение

Мы подробно рассмотрели, что такое импульсный трансформатор, как он устроен и чем отличается от своих низкочастотных собратьев. Теперь вы знаете, как с помощью простого мультиметра и логики определить выводы неизвестного трансформатора, проверить его на исправность и понять принципы его включения в различные схемы. Правильное подключение — это не просто соединение проводов, а осмысленное действие, основанное на понимании физических процессов, происходящих внутри этого сложного компонента.

Главный совет, который можно дать, — не торопитесь и будьте внимательны. Всегда соблюдайте технику безопасности при работе с высоким напряжением и перепроверяйте свои действия. Используйте метод «лампочки в разрыв сети» при первом запуске — это простое решение спасет не один десяток силовых транзисторов. Не бойтесь экспериментировать, ведь именно практика превращает теорию в ценный опыт. Вооружившись полученными знаниями, вы сможете не только успешно ремонтировать импульсные блоки питания, но и создавать собственные электронные устройства. Успехов в ваших проектах!
